Przepustnice wysokoparametrowe ZEDOX

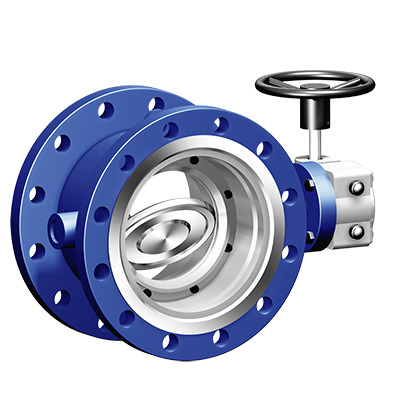

Przepustnica wysokoparametrowa ZEDOX ARI Armaturen dwumimośrodowa.
Występuje z korpusem do zabudowy międzykołnierzowej wafer (ZEDOX 120) i LUG (ZEDOX 123), z dwoma kołnierzami (ZEDOX 122) oraz do wspawania (ZEDOX 121). Dostępne wykonania materiałowe i rodzaje napędu pokrywają szeroki zakres zastosowań w instalacjach wodnych (sieci ciepłownicze, energetyka), rafineryjnych, papiernicznych. W średnicach DN200 i większych stosowany jest unikalny dysk HEXO, oparty o strukturę plastra miodu, który pozwala na zwiększenie wartości przepływu. Dostępne są napędy elektryczne (m. in. ARI, Auma, Deufra) oraz pneumatyczne (np. AirTorque).
Średnica nominalna: DN80 – DN800 (DN80-DN200 dla klasy PN40)
Ciśnienie robocze: maks. 40 bar
Ciśnienie różnicowe: zazwyczaj równa się roboczemu (wyjątkiem jest wykonanie PN25 gdzie standardem jest 16 bar, natomiast 25 bar jest opcją)
Temperatura robocza: od -40°C do +260°C, w zależności od wykonania materiałowego i warunków pracy
Przepustnice oznaczane są numerami – przykład dla ZEDOX wafer (fig. 120):
· 31.120 lub 51.120 – przepustnica ZEDOX PN10
· 32.120 lub 52.120 – przepustnica ZEDOX PN16
· 34.120 lub 54.120 – przepustnica ZEDOX PN25
· 35.120 lub 55.120 – przepustnica ZEDOX PN40
Karta katalogowa przepustnicy ARI Armaturen ZEDOX - kliknij
Przepustnice Zedox są kontynuacją konstrukcji wysokoparametrowych przepustnic produkowanych przez firmę Högfors, która obecnie należy do Grupy ARI.
