Przepustnice ZETRIX

Przepustnice wysokoparametrowe ZETRIX

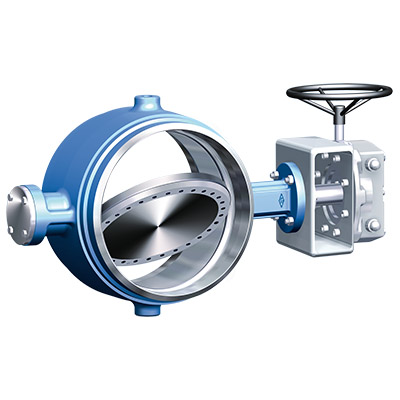

Przepustnica wysokoparametrowa ARI Armaturen trójmimośrodowa.
Występuje z korpusem do zabudowy międzykołnierzowej LUG (ZETRIX 018), z dwoma kołnierzami (ZETRIX 016) oraz do wspawania (ZETRIX 019). Jest to najbardziej zaawansowana rodzina przepustnic ARI. Dostępne wykonania materiałowe i rodzaje napędu pokrywają szeroki zakres zastosowań w instalacjach wodnych (sieci ciepłownicze, energetyka), rafineryjnych, papiernicznych, cukrowniczych itd. Dostępne są napędy elektryczne (m. in. Auma, PS Automation) oraz pneumatyczne (np. AirTorque).

Średnica nominalna: DN80 – DN1200 (DN80-DN600 dla klas PN63 i PN100)
Ciśnienie robocze: maks. 100 bar

Ciśnienie różnicowe: równe ciśnieniu roboczemu

Temperatura robocza: od -60°C do +450°C, w zależności od wykonania materiałowego i warunków pracy

Przepustnice oznaczane są numerami – przykład dla ZETRIX LUG (fig. 018):

·       30.018 lub 50.018 lub 80.018 – przepustnica ZETRIX PN6 (na specjalne zapytanie)

·       31.018 lub 51.018 lub 81.018 – przepustnica ZETRIX PN10

·       32.018 lub 52.018 lub 82.018 – przepustnica ZETRIX PN16

·       34.018 lub 54.018 lub 84.018 – przepustnica ZETRIX PN25

·       35.018 lub 55.018 lub 85.018 – przepustnica ZETRIX PN40

·       36.018 lub 56.018 – przepustnica ZETRIX PN63

·       37.018 lub 57.018 – przepustnica ZETRIX PN100

Karta katalogowa przepustnicy ARI Armaturen ZETRIX  PN6 do PN40 - kliknij

Karta katalogowa przepustnicy ARI Armaturen ZETRIX PN63 i PN100 - kliknij
